型號：SG-POL-802觸摸屏全自動磨拋機（中心加壓）
本機是專門為加工制備各種晶體、陶瓷及金屬材料而設計的新一代產品。它配備了203mm直徑的研磨拋光盤和兩個加工工位，可用于研磨拋光直徑≤80mm或矩形的平面。采用本機并選擇適當?shù)母郊勺詣?dòng)批量生產高質量的平面磨拋產品。
一. 產品特點
1. 中心加載力方式，一次性固定六個樣品，完成全部研磨拋光過程，保證磨拋出各個樣品的完整平面
2. 獨立控制磨拋盤和樣品盤：轉速、磨拋時間、轉動方向、水閥關閉等全部磨拋參數；

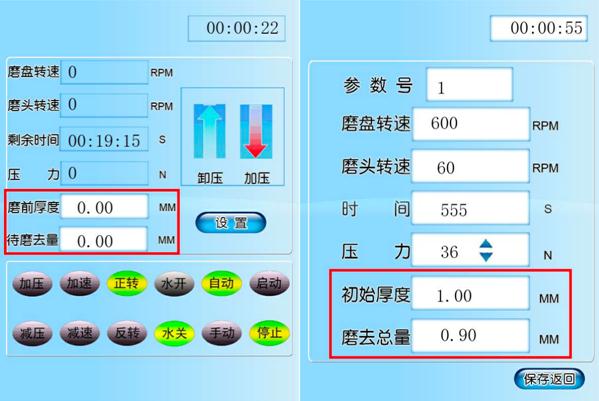

3. 觸摸屏界面：磨拋參數設定方便，狀態顯示直觀，操作簡單；
4. 加載力可以在運行中調整，靈活方便。
5. 通過用電磁閥來控制水的通斷。
6. 輕松更換磁性防粘盤，就能完成各種試樣的粗、精磨及粗、精拋光等所有工序, 一盤等效于N個盤。
7. 精度高，運行平穩，噪音低。
8. 樣品磨去層厚度控制：精準控制樣品的磨去量，磨到指定位置 (選配);
9. 外部滴液器控制：外部滴液器的滴液速度及滴液材料 (選配);
二 .技術參數
|
工位 |
單盤 |
|
工作盤直徑 |
標配φ254mm帶有磁性轉換盤系統 |
|
磨盤轉速 |
100-1000轉/分 轉向正反轉可以切換 |
|
研磨頭轉速 |
0-100r/min |
|
制樣時間范圍 |
0-9999s |
|
加載力范圍 |
30-200N |
|
加載力方式 |
中心加載 |
|
樣品夾持器 |
標配φ30mm六個（選配φ40-φ50mm四個，其余可定制） |
|
電源 |
AC220V，50HZ |
|
電機功率 |
0.75Kw |
|
外形尺寸（長*寬*高） |
760 x 470 x 700 |
|
重量 |
90kg |
三. 標準配置
|
名稱 |
數量 |
名稱 |
數量 |
|
防水圈 |
2個 |
砂紙帶膠（250） 320# |
10張 |
|
夾持器 |
1套 |
砂紙帶膠（250）1000# |
10張 |
|
內六角扳手4mm |
1把 |
帶背膠拋光布絲絨（250） |
1張 |
|
內六角扳手5mm |
1把 |
防粘盤（250mm） |
2張 |
|
進水管8mm |
1根 |
帶磁性工作盤（250mm） |
2張 |
|
排水管25mm |
1根 |
衣鉤 |
1個 |
|
電源轉接線 |
1根 |
快擰接頭SNZ08-04 |
1個 |
|
數據轉接線 |
1根 |
喉箍18-32 |
1個 |
|
生料帶 |
1根 |
三角閥4分 |
1個 |
|
金剛石懸浮拋光液6微米200ml |
1瓶 |
橡膠墊帶濾網4分 |
1個 |
|
拋光潤滑冷卻液藍色200ml |
1瓶 |
4分過濾網片（60目雙層） |
4個 |
|
觸摸筆 |
1個 |
安裝臺 |
1個 |
|
技術文件：1、使用手冊2、產品合格證 |
|||
